學習鋁合金升降機電機繞組嵌線工藝

第一節、三相單層鏈?zhǔn)嚼@組嵌線工藝

單層鏈?zhǔn)嚼@組由形狀、幾何尺寸和節距相同的線圈連接而成，整個外形如長鏈。鏈?zhǔn)嚼@組的每個線圈節距相等并且制造方便；線圈端部連線較短并且省銅。主要用于q=2的4、6、8極小型三相異步電動機。

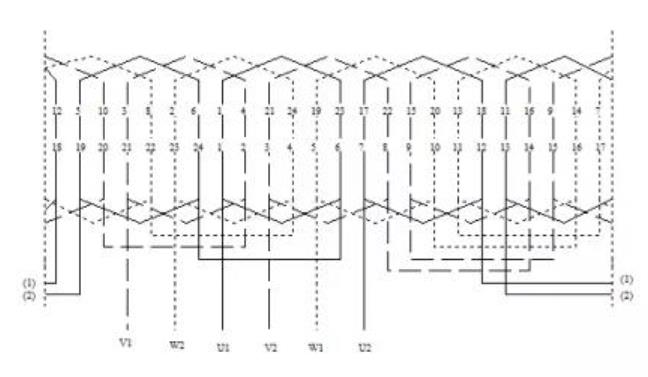

展開圖上面一行數字表示嵌線順序，下面一行數字表示線槽序號。由圖可以看出每一相都有4個線圈。每一個線圈都有兩個邊，通常我們把先下的那一個邊稱為下層邊，例如本例中的奇數槽里下的那一邊（圖上每個線圈的左邊），都是下層邊；后下的那一邊稱為上層邊，例如本例中的偶數槽里下的那一邊（圖上每個線圈的右邊），都是上層邊。每一個上層邊都?jí)褐鴥蓚€(gè)下層邊，例如本例中的6槽里下的上層邊壓著5槽、3槽下的下層邊，由此可見，單層鏈?zhǔn)嚼@組嵌線時一定要吊起兩把線圈最后下，即吊把線圈2把。嵌線步驟是按次序先嵌下層邊，后嵌上層邊；最后嵌吊起的兩把線圈的上層邊。

具體的嵌線順序如下：

(1)選好第一槽位置，靠近機座出線口 。

（2）嵌槽1（U相第一個線圈的下層邊），上層邊吊起。

（3）空一槽24，嵌23槽（W相第一個線圈的下層邊），上層邊吊起。

（4）再空一槽22，嵌21槽（V相第一個線圈的下層邊），上層邊按節距1—6壓著1槽、23槽的下層邊嵌入槽2。

（5）再空一槽20，嵌入19槽（U相第二個線圈的下層邊），上層邊按節距1—6壓著23槽、21槽下層邊嵌入24槽。此線圈與本相第一個線圈的連接關系是上層邊與上層邊相連或下層邊與下層邊相連，即尾、尾或首、首相連。

（6）以后W、V相按空一槽嵌入一槽的次序，輪流將U、W、V三相的4個線圈嵌完。最后把吊把線圈兩把嵌入，至此整個繞組全部嵌完。

單層鏈?zhǔn)嚼@組的嵌線規律是：嵌1槽，空1槽，吊2把線圈。簡稱為“嵌1空1吊2”。

按此種方法嵌線，同相線圈之間的過橋線可不截?cái)?，連接時要注意翻把，使其首首相連、尾尾相連。最后留出的6個線頭，隔一即為同名端，如V1、U1、W1和W2、V2、U2。
